- Что такое МРТ?
- Особенности процедуры МРТ для полных людей
- Когда тучным людям назначают МРТ?
- Противопоказания
- Какой томограф лучше людям с большим весом?
- Достоинства открытого МРТ
- Недостатки МРТ на открытом аппарате
- Преимущества проведения процедуры в МЕДСИ
Что такое МРТ?
Магнитно-резонансная томография – вид исследования, который позволяет сделать несколько проекций анализируемых органов при помощи аппарата томографа. Действие данного прибора основано на явлении резонанса и магнитных полей и на различном отображении тканей разной структуры в результате.
Такая процедура совершенно безболезненна, поскольку не инвазивна (не требует никаких разрезов тканей и швов), и безопасна для пациента, потому что не происходит облучения организма, как в случае с рентген-исследованием. Одновременно оно считается одним из наиболее точных обследований.
Благодаря МРТ можно получить четкое изображение разных органов:
- Головного мозга
- Сердечно-сосудистой системы
- Желудочно-кишечного тракта и других
Это необходимо, чтобы определить наличие таких заболеваний и патологий, как:
- Опухоли и метастазы
- Воспалительные процессы
- Последствия травм костей, черепа и позвоночника
- Аномалии в развитии
Также МРТ используется для контроля за результатами хирургического вмешательства или не инвазивного лечения.
Поскольку такое исследование безопасно, его можно делать многократно за небольшой промежуток времени.
Особенности процедуры МРТ для полных людей
Часто при попытке записаться на МРТ в Москве пациент с большим весом может столкнуться с препятствиями в прохождении данной процедуры. Причина данной проблемы заключается в размерах и весовых ограничениях используемых томографов.
Стандартные аппараты для сканирования представляют собой конструкцию из выдвижного стола и туннелеобразного прибора, снабженного датчиками. Подобный стол рассчитан на вес пациента до 120, изредка – до 150 килограмм.
Дополнительно возможности сканирования пациентов ограничиваются диаметром трубы для исследования. Если тело пациента объемнее, то он не сможет поместиться внутри томографа.
Когда тучным людям назначают МРТ?
Магнитно-резонансное исследование полному пациенту назначается в таких случаях, как:
- Частые и сильные головные боли, головокружения
- Подозрение на заболевания нервной системы
- Вероятность появления опухоли разного характера (рак, аденома) или отека
- Возможность развития патологий или аномалий
- Нарушения в работе органов слуха и/или зрения
- Травмы головы, позвоночника
- Склероз – замена клеток различных органов соединительными тканями
- Энцефаломиелит – воспаление спинного или головного мозга из-за вирусов, аллергии или токсинов
В ряде ситуаций без обследования на МРТ-аппарате не обойтись.
Противопоказания
Для полных людей существуют ограничения при проведении такого анализа, как и для остальных пациентов. Это:
- Беременность в первом триместре
- Наличие металлических имплантатов или осколков
- Использование электронных кардиостимуляторов, водителей ритма, сердечных клапанов
- Медицинские скобы и зажимы на сосудах
- Боязнь замкнутого пространства
- Психические расстройства
- Неуравновешенность пациента
Обследование на стандартном томографе для полных пациентов с большим обхватом тела невозможно из-за ограничений аппарата.
Существуют ограничения и на прохождение МРТ с контрастом:
- Аллергия на составляющие препарата
- Болезни почек, недостаточность
- Лактация
Какой томограф лучше людям с большим весом?
Для пациентов с массой тела до 130 килограмм и объемом до 140 сантиметров подойдет и туннелеобразный томограф в том случае, если у них нет противопоказаний к нахождению в закрытом аппарате:
- Фобии тесного пространства
- Психических заболеваний (эпилепсии, шизофрении)
- Невозможность длительное время находиться в одном положении лежа на спине из-за травмы или сильных болей
Если вес и объем организма больного выше, стандартные магнитно-резонансные аппараты ему не подойдут. Но при необходимости пройти МРТ в Москве пациенту до 200 кг решение существует – следует использовать открытый томограф.
Данное устройство включает в себя:
- Стол для исследования, который способен выдержать вес до 200 кг.
- Параллельно расположенные электромагнитные датчики
Пространство вокруг поверхности, на которой находится пациент, остается открытым. Благодаря этому диаметр тела пациента не играет никакой роли.
Эта же особенность конструкции позволяет сразу же использовать какие-либо лечение, вплоть до хирургического вмешательства. При этом все действия будут сразу же видны на мониторе.
При такой конфигурации облегчен контроль как проведения обследования, так и того, что происходит с пациентом: его физического и психического состояния.
Есть и минус такого прибора: его мощность меньше, чем у туннелеобразного, поэтому изображение некоторых органов может быть не настолько хорошо детализировано. Но если при помощи другого метода обследование провести нельзя, то даже не максимально четкий результат оказывается чрезвычайно полезен.
При беременности пациенткам с массой до 200 килограмм необходимо помнить о том, что обязательно нужно рассказать врачу о своем «положении», поскольку МРТ-исследование в первом триместре проводить не рекомендуется на любом аппарате. Исключение появляется только в том случае, если другим образом диагностировать заболевание невозможно, а состояние больной чрезвычайно тяжелое.
Достоинства открытого МРТ
Открытый аппарат для магнитно-резонансного исследования подходит:
- Для полных людей
- Для детей
- Для страдающих клаустрофобией
- Для психически неуравновешенных личностей
Он позволяет контролировать все, что происходит во время исследования, а также разговаривать с пациентом, если это необходимо. Для обследуемого ребенка это может облегчить течение процедуры и помочь ему лежать неподвижно в течение необходимого времени. Это же относится и к неуравновешенным, страдающим боязнью замкнутых пространств, психическими заболеваниями, а также пожилым людям.
Для обследования таких категорий пациентов на туннелеобразном аппарате часто используют наркоз, который может плохо воздействовать на организм, но необходим, чтобы человек лежал неподвижно. Иначе результат становится нечетким и искаженным. В открытом томографе необходимость в наркозе отсутствует.
Благодаря отсутствию стенок аппарат позволяет использовать необходимое лечение уже во время исследования.
Также можно взять пробы тканей обследуемого органа для дальнейшего анализа или провести хирургическое вмешательство.
Конструкция прибора позволяет пациенту расположиться в такой позе, которая в стандартном томографе ему была бы недоступна. Это необходимо, если у него сильные боли в спине, загипсованы конечности или в иных подобных случаях.
Открытый МРТ-томограф подходит для людей с большим весом (до 200 кг) и объемом талии более восьмидесяти сантиметров.
Медицинский персонал в таком случае может помочь пациенту лечь и спуститься со стола для обследований, что в обычном томографе проблематично.
Недостатки МРТ на открытом аппарате
Основными отрицательными моментами при использовании приборов такого типа являются:
- Более долгое время на процедуру, чем в стандартном томографе
- Детализированность результатов уступает закрытому аппарату
Только врач может правильно подобрать необходимые анализы и выбрать тот тип аппарата, который необходим в каждой конкретной ситуации.
Преимущества проведения процедуры в МЕДСИ
- Томографы нового поколения, которые подходят для людей различных весовых категорий
- Высококвалифицированные специалисты проводят прием и помогут подобрать необходимое оборудование для обследования при помощи МРТ в Москве для пациентов с весом до 200 кг
- Множество клиник по всей Москве (более двадцати)
- Более тридцати видов магнитно-резонансных исследований
- Аппараты с регулируемым напряжением, которые подходят для детей и беременных женщин
- Проведение срочного исследования после травмы
- Возможность получить информацию и записаться на консультацию по телефону 8 (495) 7-800-500
В наши дни магнитно-резонансная томография, если рассматривать в совокупности безопасность исследования, точность результатов и минимальное число противопоказаний, является наиболее передовым диагностическим методом. Однако многие говорят о том, что исследование МРТ для полных людей провести невозможно. Такое утверждение верно лишь отчасти, поскольку чаще всего базируется не на противопоказаниях, а на утверждении о неприменимости методики к людям с излишним весом. Эти разговоры давно потеряли свою актуальность. Медицинская наука разработала новые технологии, что позволило и полным людям воспользоваться этим исследованием.
МРТ для полных не всегда легко пройти
Какие существуют виды аппаратов
В настоящее время существует два вида МРТ-аппаратов. Они описаны в таблице ниже.
| Закрытый томограф | Открытый аппарат |
|---|---|
| Изначально аппараты МРТ производились в виде тоннеля небольшого диаметра, где находилась кушетка. На ней размещали пациента. Очевидно, что если у исследуемого большие габариты, то он просто не помещается в эту трубу-тоннель. | В настоящее время полным людям не стоит беспокоиться по этому поводу, поскольку сейчас существует и другой вид томографов. Уже изобретены аппараты открытого типа. То есть прибор не имеет тоннеля. Однако не следует забывать, что и в этом случае имеются ограничения не только по весу, но и по габаритам пациента. |
Плюсы и минусы открытого типа
Магнитно-резонансные томографы закрытого и открытого типа отличаются не только своей конструкцией, но и напряженностью магнитного поля, который вырабатывает аппарат. Первый вид прибора генерирует до 3 Тл, второй – до 1 Тл. Результаты МРТ открытого типа более точны, поскольку у таких томографов электрическое поле меньше.
Стандартные приборы закрытого вида имеют ограничение по весу при МРТ – не более 150 кг.
Некоторые модели томографов позволяют проводить процедуру пациентам, вес которых выше нормы. Максимальная масса для таких аппаратов составляет до 200 кг. Однако их мало и они слишком дорогие. Такие данные не считаются абсолютными, поскольку большое значение имеет диаметр трубы. Ширина тела исследуемого не должна превышать 60 см, чтобы человек поместился в тоннель. На некоторых томографах указывается ограничение в 80 см объема тела пациента. Поэтому даже если человек подходит по весу, он не всегда может проходить процедуру. Из-за таких ограничений в настоящие дни все чаще стали применять открытый тип МРТ для полных. Такими аппаратами может воспользоваться как человек с лишним весом, так и худой.
Есть усиленные приборы, которые позволяют делать МРТ людям весом до 200 кг
У томографов открытого вида нет ограничений, связанных с весом, однако они имеют один существенный недостаток – у них довольно заниженное качество производимого изображения. Несмотря на это, такие МРТ предоставляют неплохие диагностические данные. Медики объясняют это тем, что исследуемый в период проведения процедуры испытывает меньший дискомфорт и волнение, поскольку находится не в закрытом пространстве. При осуществлении процедуры в тоннеле зачастую ее продлевают или же назначают повторное обследование в связи с нервозностью пациента (по данной причине зачастую врачи не могут получить четкое изображение).
Довольно частым критерием выбора открытого типа МРТ является боязнь находиться в закрытом пространстве. Из-за клаустрофобии люди просто отказывались проходить обследование.
Сегодня открытый вид томографа позволяет медикам в большинстве случаев правильно поставить диагноз.
Нюансы диагностики для полных пациентов
Лишний вес не оказывает влияния на продолжительность и сам принцип исследования. Процедура проводится так же, как и для людей с нормальным телосложением. Некоторым пациентам перед проведением МРТ врач дает какие-то рекомендации по подготовке к процедуре. Это всегда определяет только медицинский работник и зависит от типа томографии.
Для диагностики травм позвоночника показано МРТ
Многие современные аппараты проводят МРТ и при весе в 150 килограмм. Поэтому не следует отказываться от проведения процедуры. Исследование обладает точными данными и является безопасным и быстрым диагностическим методом.
МРТ при большом весе может назначаться в следующих случаях:
- боли в области головы;
- подозрение на развитие патологий нервной системы;
- различные нарушения в функционировании слуха, а также органов зрения;
- вероятность возникновения отека или новообразований;
- травмы позвоночника, черепа;
- энцефаломиелит (воспаление оболочки спинного, а также головного мозга);
- склероз.
В некоторых случаях совершенно невозможно обойтись без МРТ-исследования. Только эта процедура позволит правильно диагностировать патологию.
Когда нельзя выполнять томографию
При проведении любого обследования с помощью магнитно-резонансного метода для людей с лишним весом существуют некоторые ограничения. К ним относятся:
- первые три месяца вынашивания ребенка;
МРТ на ранних сроках беременности противопоказано
- наличие медицинских инструментов на сосудах, это могут быть как зажимы, так и скобы из металла;
- наличие сердечных имплантов, кардиостимуляторов или водителей ритма;
- расстройства психики у пациента или его неуравновешенность;
- клаустрофобия.
Эти же ограничения относятся и к пациентам, имеющим нормальный вес. Существуют и некоторые противопоказания к применению магнитно-резонансного томографа с использованием контраста. К ним относится наличие аллергической реакции на вводимый препарат, а также почечная недостаточность. Женщинам в период кормления грудью также нельзя проводить процедуру с контрастом.
Какой томограф лучше для людей с большим весом
Пациенты, у которых вес составляет ниже 130 кг, а объем – менее 140 см, могут проходить процедуру МРТ с помощью туннелеобразного аппарата. Однако если эти показатели выше, то человека направляют на открытый томограф. Стол такого прибора выдерживает вес около 200 кг. Диаметр тела при выполнении данной процедуры не имеет значения, ведь пространство вокруг аппарата открыто.
Что такое и как работает магнитно-резонансный томограф открытого типа, об этом вам расскажет данный ролик:
Контроль над пациентом в процессе проведения исследования с применением этого томографа значительно облегчен.
+7 495 980-52-39
+7 495 742-41-60
Офис в Москве:
2-ой Кожуховский проезд, д. 29, корпус 5
Магнитно-резонансный томограф (МРТ) открытого типа МРТ-АМИКО450 — новейшая разработка в области томографии на основе постоянного магнита. Преимуществом данного открытого томографа является: экономичность, компактность, малая цена затрат с технической и эксплуатационной точек зрения. Опыт использования в России показал возможность быстрой окупаемости аппарата, что может быть существенным фактором для частных учреждений. Магнитно-резонансный томограф МРТ-АМИКО450 обладает следующими характеристиками: высокое отношение сигнал/шум, большая производительность — получение готовых изображений одновременно с проведением магнитно-резонансной томографии, получение изображений в реальном времени при проведении терапии под контролем МРТ, расширенное клиническое применение: эхо-планарная томография и получение кардиоизображений.
Передовые технологии
— Динамическая Система Балансировки (DBT)
- Эта система включает в себя технологию активного экранирования контура, активное шиммирование высокого порядка и быстропоточную конструкцию эффективности полюсов. Сочетание системы DBT и магнитных технологий позволяет создавать идеальную физическую область визуализации, сравнимую с оной у сверхпроводящих МРТ.
— Высокоэффективный Магнит
- Эта технология позволяет максимизировать энергию магнитного материала, уменьшить вес магнита до 13 тонн и улучшить однородность магнитного поля.
— Высокопроизводительные градиенты
- Динамическая 3D самоэранирующая градиентная технология уменьшает вихревые токи и остаточную намагниченность.
— Шиммирование
- Десятиканальная активная шиммирующая система четвертого порядка увеличивает однородность в 14-16 раз по сравнению с любым открытым МРТ (20 см DSV (Диаметр сферического объема): FWHM≤1 ppm).
— Продвинутая радиочастотная система
- мощность радиочастотного усилителя 6 кВт;
- 4х-канальные радиочастотные катушки для всего тела.
— Уникальная система управления стола
- точность позиционирования 0,1 мм;
- автоматический 2D контроль;
- два пульта управления с LCD мониторами;
- ширина стола 80 см.
Спецификация поставки
— Магнит
- Магнитно-резонансный томограф открытого типа МРТ-АМИКО450 имеет открытую двустоечную конструкцию магнита при продольном расположении стола. Такая конструкция позволяет медперсоналу без помех осуществлять доступ к пациенту со всех сторон, а пациенту избежать клаустрофобии.
- В кожух магнита встроены LCD монитора, показывающие дислокацию стола пациента, статус конфигурации сканера и отсканированных изображений. Рядом с мониторами расположены пульты, с которых можно управлять настройкой параметров внешней среды экранированной комнаты, контролировать движение стола и управлять процессом интервенционной магнитно-резонансной томографии.
- Вертикально направленное магнитное поле имеет напряженность 0,45 Тл. Томограф оснащен системой активного и пассивного шиммирования.
- Вес магнита 13 тонн.
— Стол для обследования пациента
- Движение деки стола осуществляется в продольном и поперечном направлении, как при помощи электропривода, так и вручную. Стол оснащен лифтом. Контроль движения стола осуществляется электронно-оптическим датчиком. Координаты сканирования настраиваются с помощью луча лазерной локации. По желанию клиента стол может поставляться без электропривода и лифта.
- Для комфорта пациента стол оборудован встроенным музыкальным центром и переговорным устройством. Воздушный зазор составляет 40 см. Максимальный вес пациента — 200 кг.
— Градиентная система
- Мощность градиентной системы магнитно-резонансного томографа составляет 25 мТл/м, скорость нарастания градиентов — 60 мТл/(м*/мс).
- В комплект входит водная система охлаждения градиентных катушек.

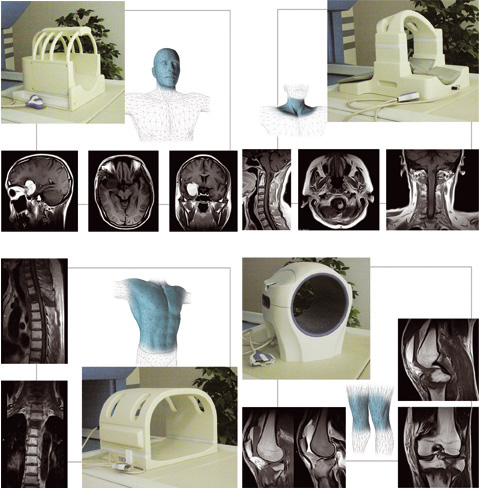

— Радиочастотная система и катушки
- Магнитно-резонансный томограф открытого типа МРТ-АМИКО450 оснащен радиочастотной системой с мощностью усилителя 6 кВт и четырьмя каналами приемника.
- Выбор видов поставляемых РЧ катушек зависит от диагностических целей конкретного ЛПУ. В комплект могут входить катушки для головы, шеи, тела (трех размеров: шириной 14″, 17″ и 20″), для крупных суставов, для маммографии и другие.
- Вместе с катушками есть возможность купить фиксаторы различных форм и размеров для оптимальной укладки пациента.
— Визуализация
- Проекции получаемого изображения могут быть 2D и 3D многосрезовыми с возможностью выбора различных углов наклона срезов.
- Томограф позволяет получать срезы толщиной от 0.5 мм (2D) и 0.05 мм (3D) при поле обзора от 3 до 40 см с пространственным разрешением до 0,156 мм.
- Ниже перечисленные импульсные последовательности позволяют проводить рутинные обследования головы и отделов позвоночника, суставов, мягких тканей и ангиографию крупных сосудов:
- Спин-эхо (SE),
- Быстрое спин-эхо (FSE),
- Градиентное эхо (GRE),
- Инверсия-восстановление спин-эхо (IRSE),
- РЧ очищенное градиентное эхо (RF spoiled GE, SPGR 2D, 3D),
- Времяпролетная ангиография (TOF2D, 3D),
- Подавление сигнала жира и воды (Fat-Water SP, STIR2D),
- Подавление сигнала свободной воды (FLAIR2D).
— Рабочая станция
- В состав комплектации магнитно-резонансного томографа (МРТ) входит одна рабочая станция. Рабочая станция оснащена компьютером с LCD монитором 21 дюйм. Системный блок имеет ОЗУ 4 ГБ, жесткий диск 500 ГБ.
- Программное обеспечение томографа работает в международном медицинском стандарте DICOM 3.0. (Форматы экспорта данных DICOM 3.1), поддерживает:
- Функции обработки изображений: MIP, улучшение качества изображения, удаление изображения; вращение, переворот, масштабирование, панорамирование, анализ области интереса; измерение: расстояние, интенсивность, угол, отношение сигнал-шум, среднее значение, максимальное и минимальное значение, площадь, количество пикселей и т.д.;
- Функции поддержки базы данных пациентов (объем памяти архива не ограничен);
- Возможность выведения на монитор одновременно нескольких кадров;
- Обеспечивает параллельный сбор данных с матрицей 1024х1024;
- Архивирование изображений в формате DICOM 3.0. на DVD-R диск.
- Рабочая станция оснащена широкоформатным производительным медицинским DICOM-принтером Sony UP-DF 550.
- Основные характеристики:
- Используемый метод формирования изображения — термальная печать;
- Разрешение печати — 320 dpi (5232 x 4360 точки);
- Передача полутонов — 4096 градаций серого (12 бит представление);
- Максимальный размер отпечатка — 364,1 x 415,3 мм (14 x 17″)
- (с возможностью автоматического размещения нескольких кадров на отпечатке);
- Скорость вывода — 64 отпечатков/час;
- Два подающих лотка для пленки разных форматов емкостью 125 листов;
- Вывод на прозрачной голубой пленке UPT-517BL, UPT-514BL, UPT-512BL, UPT-510BL
- Поддержка стандарта DICOM–3.1, встроенный интерфейс DICOM;
- Работа в горизонтальном или в вертикальном положении;
- 0,17 кв.м занимаемой площади;
- Вес — 63 кг.
- Комплект прозрачной голубой пленки 35х43 см — 500 листов.
— Клетка Фарадея
- Поставляемая в комплекте клетка Фарадея имеет минимальные размеры 6 х 4 х 2,2 м2. Защита рассчитывается индивидуально в зависимости от характеристик конкретного помещения.
— Кондиционер
- Два кондиционера предназначены для поддержания оптимальной для постоянного магнита температуры окружающей среды.
- Параметры кондиционера:
- Мощность охлаждающего устройства 4650 Вт
- Мощность нагревающего устройства 4300/7800 Вт
- Охлаждающий эффект 13300/16800 Вт
- Эффект нагрева 12000 Вт
- Энергетический выход 2,58 Вт
- Объем воздухообмена 1800 м3 / в час
- Область действия 55 м2 – 85 м2
- Вес 58/112 кг
— Требования к окружающей среде
- Температура: 22 + 4°С
- Влажность: 60% + 15%
- Давление воздуха: 860 гПа – 1060 гПа
— Электротехнические требования системы
- Потребляемая мощность 30 кВА;
- Сеть трехфазная, четырехлинейная, 380В + 10%, 50/60 Гц
- Магнитно-резонансный томограф открытого типа МРТ-АМИКО450 зарегистрирован и разрешен к применению на территории Российской Федерации.
Производитель оставляет за собой право вносить изменения в комплектацию, технические характеристики и внешний вид оборудования.
